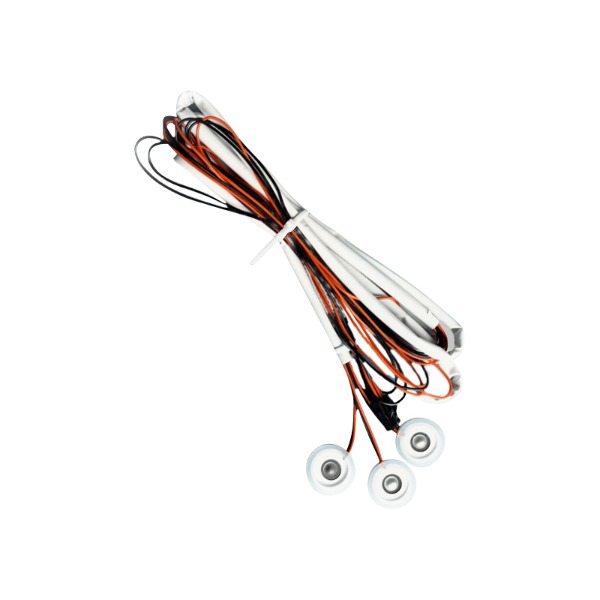

Tudo o que você precisa saber sobre discos cerâmicos piezoelétricos médicos

Disco cerâmico piezoelétrico médico s devem atingir um coeficiente de acoplamento eletromecânico de modo de espessura (kt) acima de 0,48 e impedância acústica abaixo de 35 MRayl para serem adequados para diagnóstico por imagem ou ultrassom terapêutico. Sem estes parâmetros, o disco não pode produzir a resolução necessária ou a penetração segura no tecido.

Ao contrário da piezocerâmica industrial ou de consumo, os discos de grau médico são caracterizados por perda dielétrica estritamente controlada (tan δ < 0,02) e temperatura Curie acima de 300°C para garantir estabilidade durante a esterilização e operação prolongada.

Propriedades críticas de materiais para aplicações médicas

Os discos cerâmicos piezoelétricos médicos são normalmente fabricados a partir de composições modificadas de titanato de zirconato de chumbo (PZT). A tabela abaixo mostra faixas de propriedades essenciais para usos médicos comuns, como imagens de ultrassom, HIFU (ultrassom focalizado de alta intensidade) e sensores de fluxo.

• Constante de carga piezoelétrica (d33): 400–600 pC/N – garante deslocamento suficiente para excitação de baixa tensão.
• Permissividade relativa (εr): 1200–1800 a 1 kHz – corresponde à impedância elétrica com circuitos de acionamento médicos.
• Fator de qualidade mecânica (Qm): 60–150 – equilibra a sensibilidade (Qm baixo) versus a potência de saída (Qm alto) para imagens ou terapia.
• Densidade (ρ): 7,5–7,8 g/cm³ – afeta a correspondência acústica com tecido humano.

Por exemplo, um disco usado em uma sonda de ultrassom cardíaco requer k > 0,5 e variação de espessura inferior a ±2 μm através do diâmetro do disco para evitar distorção de fase e artefatos.

Relação diâmetro-espessura e seleção de frequência ressonante

A frequência operacional de um disco piezoelétrico médico é inversamente proporcional à sua espessura. Para um disco de modo radial padrão, a frequência fundamental do modo de espessura f_t (em MHz) ≈ N_t / espessura (mm) , onde N_t é a constante de frequência (normalmente 1900–2100 Hz·m para materiais do tipo PZT-5A).

Bandas de frequência médica comuns e dimensões de disco correspondentes:

• 2–5 MHz (imagem abdominal e obstétrica): espessura 0,4–1,0 mm, diâmetro normalmente 10–25 mm.
• 7,5–10 MHz (partes vasculares e pequenas): espessura 0,2–0,28 mm, diâmetro 6–12 mm.
• 15–20 MHz (imagem oftalmológica e cutânea): espessura 0,1–0,13 mm, diâmetro 3–6 mm.

A escolha de uma proporção incorreta leva a modos espúrios. Um disco de grau médico deve suprimir os modos laterais com relação de frequência radial/espessura < 0,7 para evitar interferência com a ressonância da espessura primária.

Correspondência acústica e integração de camada de apoio

O disco de cerâmica nua tem uma impedância acústica de ~34 MRayl, enquanto o tecido mole humano tem ~1,5 MRayl. Sem camadas correspondentes, mais de 88% da energia do ultrassom é refletida na interface disco-tecido, tornando o dispositivo ineficaz.

Portanto, um disco piezoelétrico médico nunca é usado sozinho. Requer:

• Uma ou duas camadas correspondentes (cada um com impedância intermediária, por exemplo, 9–12 MRayl) para aumentar a eficiência da transmissão para acima de 80%.
• Uma camada de suporte de alta atenuação (impedância acústica 15–25 MRayl, atenuação > 20 dB/cm/MHz) para amortecer a radiação traseira e encurtar a duração do pulso.

Por exemplo, adicionar uma única camada correspondente com espessura λ/4 na frequência central melhora a largura de banda de 45% a 72% , aumentando diretamente a resolução da imagem.

Poling elétrico e estabilidade de desempenho sob condições médicas

Os discos cerâmicos fabricados ainda não são piezoelétricos até serem polidos. Os discos de grau médico requerem tensão de polarização de 2–4 kV/mm a 100–150°C por 15–30 minutos para alcançar o alinhamento do domínio. Poling incompleto resulta em d33 reduzido em mais de 30% e resposta de frequência instável.

Após a poligem, os discos passam por envelhecimento térmico e estabilização. Os critérios de aceitação médica incluem:

• Desvio de capacitância <3% após 500 horas a 37°C (temperatura corporal) e 90% de umidade.
• Resistência de isolamento > 10 GΩ a 500 V CC para evitar correntes de fuga nas sondas de contato com o paciente.
• Sem despolarização abaixo de 200°C para sobreviver à esterilização por óxido de etileno ou autoclave (121°C).

Perda dielétrica e geração de calor em discos de terapia

Para aplicações médicas de ondas contínuas ou de ciclo de trabalho elevado (por exemplo, ultrassom de fisioterapia, corte cirúrgico), o disco deve dissipar o calor sem alterar a ressonância. A principal métrica é fator de perda dielétrica (tan δ) . A 1 MHz e 20 V/mm, os discos de terapia médica mantêm tan δ < 0,015, limitando o aumento de temperatura a < 15°C com saída acústica de 1 W/cm².

Um disco com tan δ de 0,03 (comum em discos industriais de baixo custo) geraria o dobro de calor, levando a:

• Desvio de frequência de 0,5–1,2% por aumento de 10°C , causando desafinação da eletrônica de direção.
• Incompatibilidade de expansão térmica com camadas de ligação, resultando em delaminação após < 50 ciclos de tratamento.

Portanto, os discos de terapia médica especificam velocidade máxima de vibração < 0,5 m/s RMS e incluem sensores de temperatura integrados no conjunto da sonda.

Requisitos de biocompatibilidade e encapsulamento

O disco de cerâmica bruto em si não é biocompatível devido ao teor de chumbo (o PZT típico contém 60–70% de chumbo em peso). Portanto, os padrões regulatórios médicos (IEC 60601-2-37, orientação da FDA) exigem o encapsulamento. O disco deve ser hermeticamente selado ou revestido com parileno-C (espessura 5–15 μm) ou epóxi de grau médico.

A validação do encapsulamento inclui:

• Teste de citotoxicidade ISO 10993-5: sem lise celular ao redor do disco encapsulado.
• Análise de chumbo lixiviável: < 0,1 μg/cm²/dia em fluido corporal simulado.

Sem o encapsulamento adequado, até mesmo uma falha em um único disco pode levar a custos de recertificação da sonda superiores a US$ 10.000 por incidente (arquivamento e testes regulatórios).

Testes de desempenho antes da integração médica

Cada lote de discos piezoelétricos médicos deve passar por testes elétricos e acústicos padronizados. Critérios de aceitação/rejeição baseados em IEEE 176-1987 e IEC 60483:

• Magnitude da impedância na ressonância: ±10% do valor nominal.
• Ângulo de fase na ressonância: > 85° (modo puro).
• Tolerância de capacitância: ±5% a 1 kHz, 25°C.
• Variação de espessura: ≤ ±3 μm na superfície do disco para matrizes.

Um disco que ultrapasse esses limites pode ser diretamente integrado a um transdutor de ultrassom médico ou aplicador de terapia sem ajustes adicionais, economizando de 15 a 20 horas de calibração de engenharia por sonda.
